Description

Cụm máy nén giải nhiệt nước DongHwaWin

Thiết kế nhỏ gọn, tiết kiệm không gian
• Dễ dàng truy cập để bảo trì
• Nguồn điện: 3P 380V 50Hz hoặc 60Hz
• Môi chất lạnh: R134A, R407C, R22
• Phạm vi phân phối: bình ngưng, máy nén, thiết bị bay hơi ống vỏ, máy thu, ắc quy, van giãn nở, máy sấy lọc,
kính quan sát, công tắc áp suất, đồng hồ đo áp suất, van điện từ, bảng điều khiển khởi động

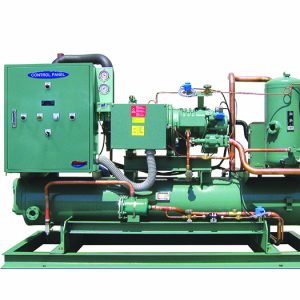

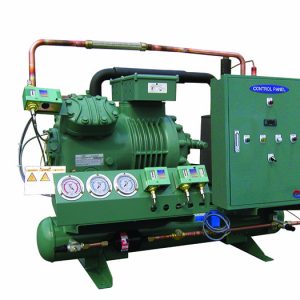

Cụm máy nén giải nhiệt nước sử máy nén Piston bán kín

MODEL CDWN

Model	Compressor	Cooling capacity (㎾)							Water cooled		Connection
		Condensing temperature +50℃							Condenser		Gas		Water
		Evaporator temperature ℃							Capacity	Water flow	Inlet	Outlet	Inlet/Outlet
		5	0	-5	-10	-15	-20	-25	㎾	ℓ/min	㎜	㎜	㎜
CDWN-H1-030	2DES-3	10.7	9.0	7.4	6.1	4.9	3.9	3.0	12.2                34		15.88	9.53	25A
CDWN-H1-050	4FES-5	14.4	12.0	9.9	8.1	6.6	5.3	4.1	20.2                57		19.05	12.70	32A
CDWN-H1-075	4DES-7	22.1	18.4	15.2	12.4	10.0	8.0	6.3	25.7                73		28.58	15.88	40A
CDWN-H1-100	4VES-10	28.4	23.4	19.1	15.4	12.2	9.5	7.2	41.1	117	28.58	15.88	40A
CDWN-H1-150	4PES-15	39.3	32.4	26.3	21.1	16.7	12.9	9.8	51.4	147	28.58	22.22	50A
CDWN-H1-200	4NES-20	46.8	38.7	31.7	25.6	20.5	16.1	12.4	68.3	195	28.58	22.22	50A
CDWN-H1-250	4HE-25	60.7	50.7	41.9	34.2	27.6	21.9	17.0	93.2	267	34.92	22.22	65A
CDWN-H1-300	4GE-30	69.4	57.9	48.0	39.3	31.8	25.3	19.8	105.7              302		34.92	22.22	65A

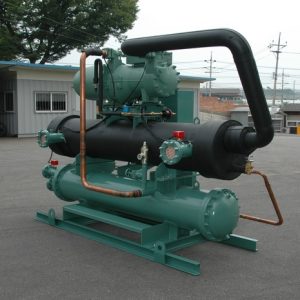

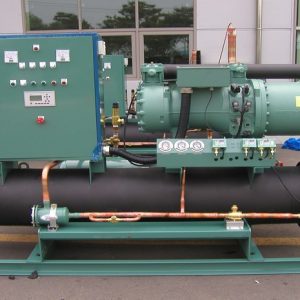

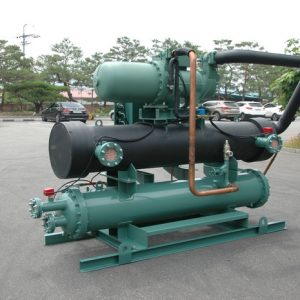

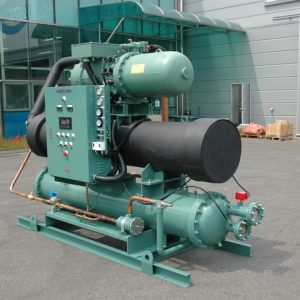

Cụm máy nén Donghwawin giải nhiệt nước sử dụng máy nén trục vít

Thông số kỹ thuật model CHWR

Model	Compressor	ET-5oCKW	ET-5oCKW	ET-5oCKW	ET-5oCKW	ET-5oCKW	Chillerwater Flow m3/min	CapacityKW	Air flowm3/h	Lmm	Wmm	Hmm	Weightkg
CHWR-C1-500	CSH-6553-50Y	125.0	103.1	84.2	68.0	54.2	1383	210.6	604	2330	1500	1650	1340
CHWR-C1-600	CSH-6563-60Y	156.8	129.3	105.6	85.3	67.9	1735	251.5	721	2340	1500	1650	1430
CHWR-C1-700	CSH-7553-70Y	184.8	151.1	122.4	98.1	77.7	2045	278.7	799	2540	1600	1750	1800
CHWR-C1-800	CSH-7563-80Y	211.0	172.7	140.1	112.4	89.0	2335	323.4	927	2340	1600	1750	2040
CHWR-C1-900	CSH-7573-90Y	242.0	199.5	162.8	131.4	104.7	2678	359.3	1030	2440	1650	1800	2230
CHWR-C1-110	CSH-8553-110Y	319.1	263.6	215.9	175.0	140.3	3531	467.1	1339	2750	1750	1900	2850
CHWR-C1-125	CSH-8563-125Y	341.9	282.9	232.0	188.3	151.1	3784	503.0	1442	2750	1850	2000	3200
CHWR-C1-140	CSH-8573-140Y	394.8	326.5	267.8	217.4	174.4	4369	574.9	1648	2950	1850	2000	3480

• Công suất dựa trên Nhiệt độ ngưng tụ + 40˚C, Nhiệt độ môi trường + 32˚C, Môi chất lạnh R407C, Nguồn điện 3P 380V 50Hz.
