Hệ thống lạnh CO2

Trong các nhà máy bia người ta thường sử dụng các hệ thống lạnh riêng để làm lạnh CO₂ vì chế độ nhiệt âm sâu.

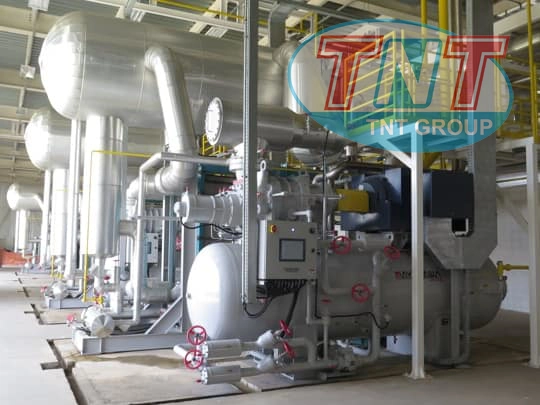

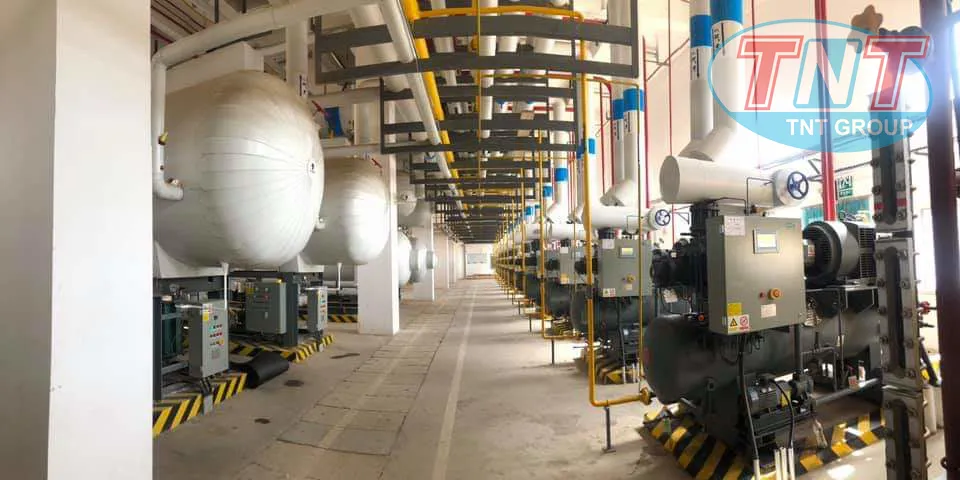

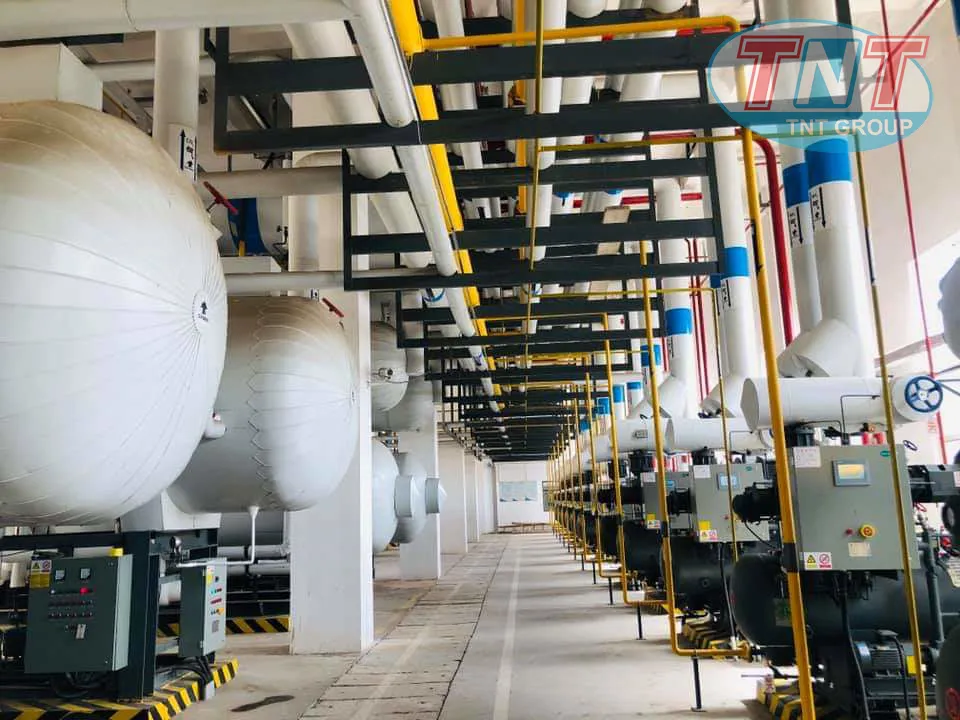

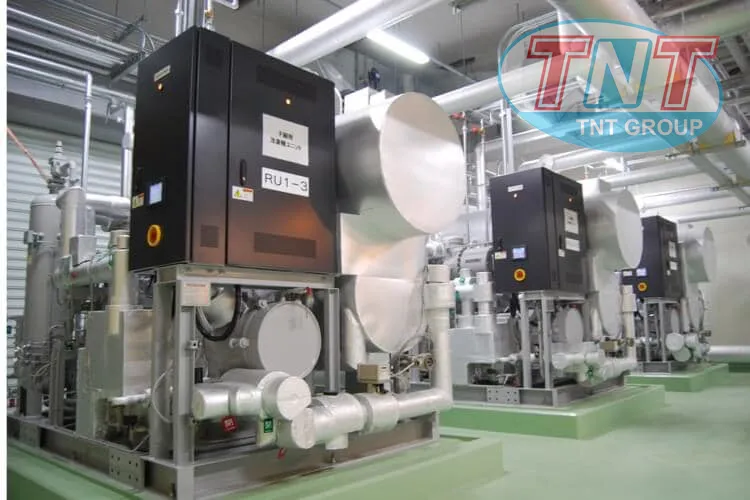

Máy lạnh sử dụng để làm lạnh CO₂ trong sơ đồ này là máy lạnh 2 cấp hoạt động hoàn toàn độc lập với hệ thống lạnh glycol bảo quản tank lên men và làm lạnh nhanh dịch nấu . Trong một số trường hợp để nâng cao hiệu quả giải nhiệt, người ta trích glycol từ hệ thống lạnh bảo quản bia sang làm mát trung gian hơi CO₂ sau mỗi cấp nén. Sơ đồ như vậy, tuy hiệu quả giải nhiệt tăng nhưng hệ thống thu hồi CO₂ hoạt động phụ thuộc vào hoạt động của hệ thống làm lạnh glycol nên hiện nay ít sử dụng glycol để làm mát mà chuyển sang sử dụng nước.

1- Ba lông CO2; Tháp rửa; 3- Máy nén CO2; 4,5- Bình làm mát cấp 1 và cấp 2; 6,8- Tháp hấp thụ; 7,9- Tháp làm khô; 10- Bảo vệ ba lông; 11- Tách lỏng hệ CO2; 12- Hoá hơi CO2; 13- Bình chứa CO2 lỏng; 14- Bình ngưng CO2; 15- Tách lỏng HT lạnh; 16- Tách dầu; 17- Máy lạnh; 18- Bộ làm mát trung gian HT lạnh; 19- Bình ngưng; 20- Bình chứa; 21- Tháp GN

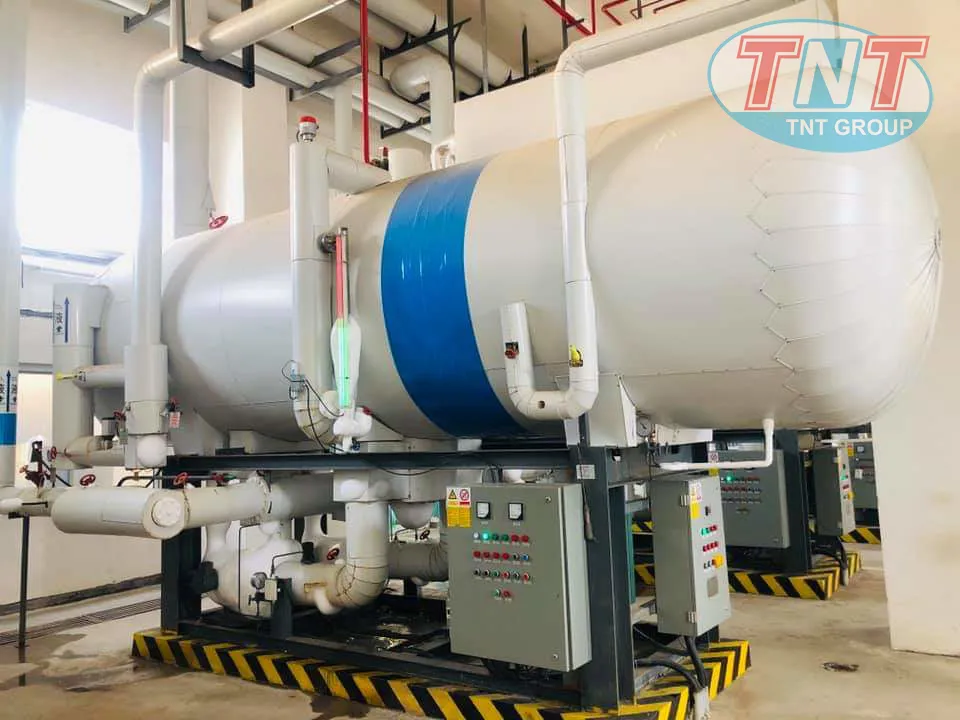

Nguyên lý thhoạt động của hệ thống thu hồi CO₂ như sau: Khí CO₂ từ các tank lên men được dẫn đến balon (1), sau đó được đưa qua tháp rửa (2), ở đây các bọt bia bị cuốn theo được rửa sạch, chỉ còn khí CO₂ và được dẫn sang bình tách lỏng để tách các giọt nước bị cuốn theo dòng. Khí CO₂ được nén qua 2 cấp, mỗi cấp đều được làm mát bằng nước ở các bình 4, 5. Khí CO₂ được đưa qua bình hấp thụ (6) để hấp thụ hết các mùi và các chất cặn bẩn và sau đó đến bình làm khô (7) để làm khô trước khi đưa đến làm lạnh ở bình ngưng tụ CO₂ (14). Ở bình ngưng tụ CO₂ được làm lạnh và ngưng tụ lại thành lỏng và chảy xuống bình chứa (13). Trong quá trình bảo quản, nếu CO₂ trong bình hoá hơi bốc lên phía trên sẽ được làm lạnh và ngưng chảy lại xuống bình.

Khi cần sử dụng, lỏng CO₂ được dẫn sang dàn hoá hơi (12) để hoá hơi trước khi đưa đến các hộ tiêu thụ.

Hệ thống có trang bị 02 bộ bình hấp thụ và làm khô, mục đích là trong khi các bình (6) và (7) đang hoạt động thì các bình (8) và (9) tiến hành hoàn nguyên. Để hoàn nguyên người ta sử dụng hơi từ lò hơi đi vào phần vỏ bên ngoài các bình để sấy khô các bình nhằm thực hiện hoàn nguyên.
